目前在電力系統中，地網接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
該地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，該地網接地電阻測試儀簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

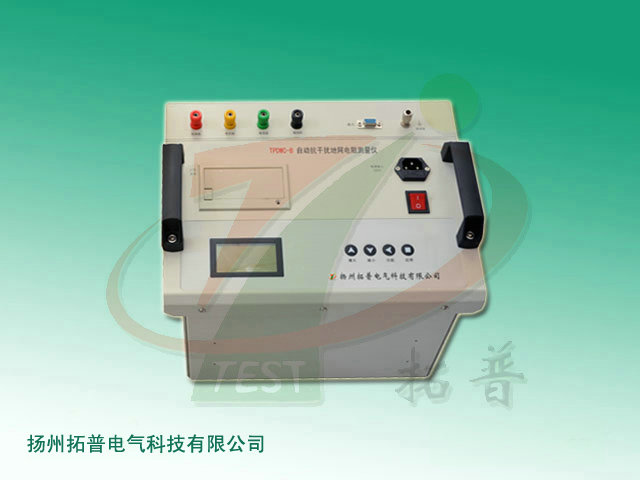

DW-3A地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
3A地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大到5A，不會引起測試時接地裝置的電位過高，同時它還具有強的抗干擾能力，故可以在不停電的情況下進行測量。
儀器別稱
3A大地網接地電阻測試儀、大地網接地電阻測試儀、地網接地電阻測試儀、大型地網接地電阻測試儀、大地接地電阻測試儀、大型地網接地測試儀、大型地網接地阻抗測試儀、大電流接地網接地電阻測試儀、抗干擾地網接地電阻測試儀、異頻地網接地電阻測試儀、地網阻抗測試儀、地網接地導通測試儀、建筑物地網電阻測試儀、
儀器功能
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網
4、該大地網接地電阻測試儀功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓
5、操作簡單。全中文菜單式操作，直接顯示出測量結果
6、該3A大地網接地電阻測試儀布線勞動量小，無需大電流線
技術參數
3A,5A大地網接地電阻測試儀參數請以產品使用說明書或合同為準，如果您發現技術參數信息不準確，歡迎糾錯

儀器名稱	大地網接地電阻測試儀、地網接地電阻測試儀、大地網接地電阻測試儀、接地電阻測試儀
測量范圍	0～150Ω（含電流樁阻抗）
分 辨 率	0.001Ω
測量誤差	±（讀數×2%+0.005Ω）
*大輸出電壓	AC 180V (45Hz、55Hz，雙頻，正弦波)
*大輸出電流	AC 3A (45Hz、55Hz，雙頻，正弦波)
儀器重量	15kg
抗干擾能力	抗工頻50Hz電壓10V
測量線要求	電流線銅芯截面積≥1.5mm2
	電壓線銅芯截面積≥1.0mm2
供電電源	AC 220V±10%，50Hz

信息整理：揚州拓普電氣科技有限公司
