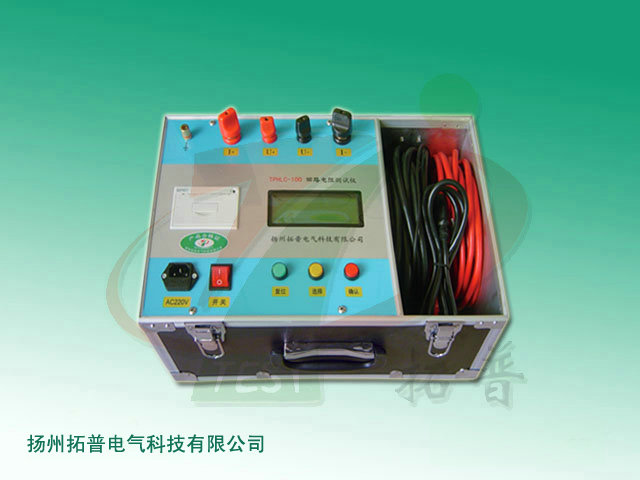

斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差。因此再GB50150-91和DL/T596-1996中都有規定“用直流壓強法”， “電流不小于100安”。本款回路電阻測試儀是我公司為適應規程要求，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
性能特點
1） 測試電流大，完全符合有關測試接觸電阻的標準要求。
2） 輸出電壓高，測量量程寬，可達100mΩ。
3） 測試電流來自高精度的100A開關式恒流電源，無需人工調節，測試迅速準確。
4） 采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5） 測試速度快，3秒左右顯示數據。
6） 長時間連續工作，設有過熱保護電路，儀器可靠穩定。
7） 操作簡便，重量輕，適合于野外作業。
技術指標
1、測試電流：50A、100A
2、量程： 50A檔 0～100 mΩ 100A檔 0～ 50 mΩ
3、小分辨率：0.01μΩ
4、準確度： 0.5%±0.2µΩ
5、輸出電壓：DC10V
6、工作方式：100A、50A連續
7、電源：AC220V±10％ 50Hz
8、消耗功率：≤1000W;
9、使用溫度：-20℃～40℃
10、相對濕度：≤80%，不結露
信息整理：揚州拓普電氣科技有限公司
