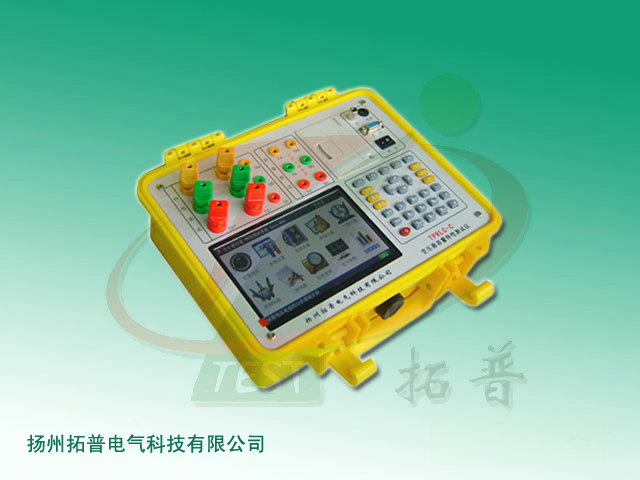

變壓器空負載容量測試儀為多功能測量?jī)x器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓等一系列工頻參數進行精密的測量。
主要特點
主要功能
1、儀器內部自帶電源，自動產生三相大功率測試電源。
2、可準確測量各種配電變壓器的容量，無源測量，方便、準確。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，作為示波器使用。
9、電壓回路寬量限：電壓大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，可保證100A測量范圍，可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA～800000kVA（三相變）、5kVA～100000kVA（單相變）。
12、電池剩余電量百分?jǐn)?shù)指示功能，不是簡單的虧電報警。
13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。
技術參數
1、輸入特性
有源部分：
電壓測量范圍：0～10V
電流測量范圍：0～10A
無源部分：
電壓測量范圍：0～750V寬量限
電流測量范圍：0～20A～100A內部雙量程，自動或手動選檔。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：-10℃～+40℃
4、充電電源：AC 160V～260V
