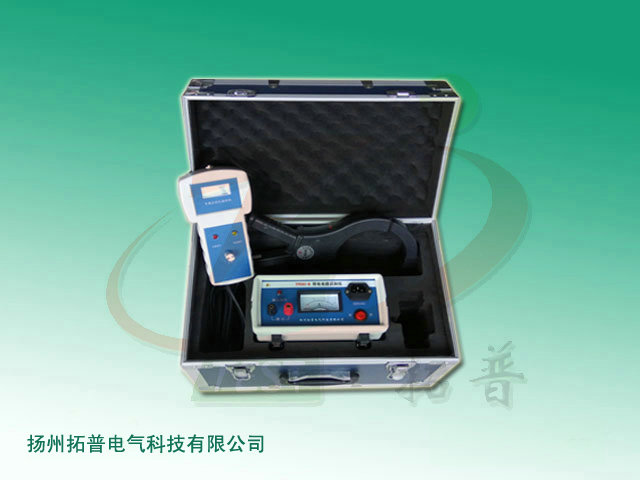

帶電電纜識別儀由電流脈沖發射機，接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。儀器具有大功率電流脈沖輸出；現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾；判斷、快速；保護電路，不怕輸出短路；大鉗口ф150適合各種截面積的動力電纜；內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸。極大的了人身安全。帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。
本儀器的特點是將帶電識別和不帶電識別合二為一，操作極其簡單，極大的方便了用戶。
儀器性能指標
發射機：
1. 脈沖峰值輸出電流：20A
2．脈沖重復頻率：1次/2秒
3．電源電壓：AC220V(±10%)
4．重量： 12kg
接收機：
1．接收機靈敏度： 40dB
2．電源：兩節5號電池
3．重量：0.2kg
儀器工作原理
帶電電纜識別儀其工作原理是將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號加在待識別電纜始端（或終端）任一好相（或阻值相對高的一相），根據電磁感應原理，該電纜沿線則必然感應與發射信號規律一致的感應信號，在開挖現場用高靈敏的檢測器鉗測現場所有電纜，根據檢測器指示即可準確找出所加信號之電纜。
