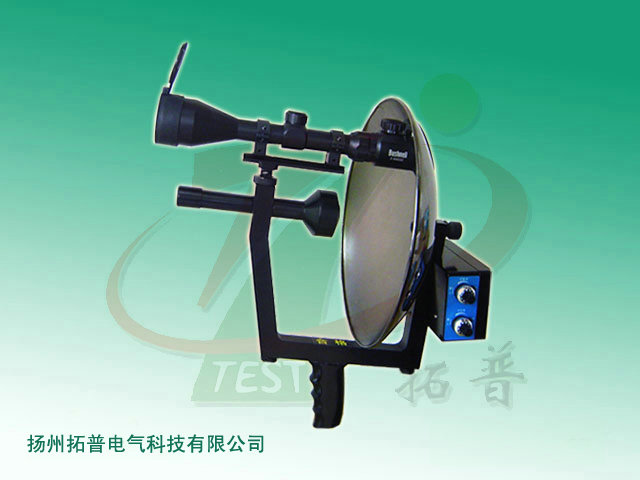

- 絕緣子故障檢測儀
){kind=small}
產品概述
在電力系統中，高壓配電網及輸變電設備常因絕緣子劣化而發生閃絡、接地或瓷瓶爆破等故障，影響生產和人身安全。由此可見，及時發現和排除絕緣子故障，對高壓輸變電線路的安全連續運行有著極大的重要性。
TPJGC 絕緣子故障檢測儀是我公司研發生產的用于在不斷電狀態下查找發電廠、變電站輸電線路中的絕緣子故障準確位置的專業檢測設備，該絕緣子故障測試儀還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。
工作原理
當發電廠、變電站的輸電線路中的絕緣子因劣化而發生閃絡故障時，會發生一種高頻超聲，這種高頻超聲人耳聽不到，TPJGC絕緣子故障檢測儀的集波器將這一聲音接收放大，輸入主機，采用獨特的微電腦處理方式，將這一微弱信號整形、放大、處理后，轉換為音頻信號，讓使用者通過耳機聽到這些聲音，并在液晶顯示器上看到該聲音的強度指示，判斷出此絕緣子的劣化程度。該儀器具有很強的方向性（激光鎖定聲音來源，探測出劣化絕緣子的具體位置），為狀態檢修提供技術支持，提高工作效率，達到儀器偵測故障的目的。
檢測項目
1、檢測帶電運行絕緣子絕緣下降有泄漏電流入地（響應靈敏度不小于1毫安）。
2、檢測帶電運行絕緣子不明閃絡故障（多次跳閘合閘）。
3、合成絕緣子故障。
4、高壓接頭氧化放電偵測。
5、高壓設備刀閘接觸不良放電偵測。
6、電暈放電偵測。
7、污閃偵測。
功能特點
1、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置，判斷準確率高。
2、鋁合金框架，堅固、輕便。
3、立體聲耳機及液晶顯示器雙重指示，效果明顯。
4、抗外界干擾能力極強。
5、智能化程度高
（1）具有鎖定數據功能。
（2）欠壓功能（電池欠壓時，儀器自動關機）。
（3）恒流充電，充滿自停。
6、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。
7、可選配使用環境濕度測量插件，便于了解絕緣子的真實工作環境。
8、安全可靠，操作簡單。
技術參數
使用范圍：6-500（KV）
1、主機
（1）中心頻率：40KHz±2Hz
（2）靈敏度：
放電形式：針尖拉弧放電
放電間歇：4mm
電壓：交流10KV 距離18M
交流35KV 距離25M
交流110KV 距離50M
交流220-500KV 距離50M
（3）工作電壓：7.4V（2節鋰離子電池）
（4）體積：250×125×140（mm）
2、鋁合金托架
（1）激光
輸出波長：650nm
光束發散度：0.4mard
輸出功率：≤50mw
外形尺寸：16×0mm
（2）單筒瞄準鏡
倍率：3-9倍
孔徑：50mm
長度：295mm
（3）高頻傳感器
中心頻率fo： 40KHz±2Hz
中心電容Co：2500±20%PF
使用溫度：-20～60℃
3、耳機
額定阻抗Z：125Ω
頻率范圍：100Hz-10KHz
靈敏度：（1W/1m）60dB
4、充電器
輸入電壓：AC220V±10%
輸入頻率：50Hz±5%
輸出直流電壓：DC 9V
電流：1A
整機外包裝尺寸：長×寬×高 470mm×340mm×420mm
5、濕度傳感器插件
濕度工作范圍:（0～100）%RH
溫度工作范圍：-30～60℃
全套整機重量：7.18kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
